Lieu d'origine: | Beijing Chine |
---|---|
Nom de marque: | GFUVE |
Certification: | CE, ISO9001 |
Numéro de modèle: | LZCG530-10 |
Quantité de commande min: | 1PC |
Prix: | 100-150USD/PC |
Détails d'emballage: | Boîte standard d'exportation |
Délai de livraison: | 3-7days |
Conditions de paiement: | L/C, A/D, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 50000PCS/MONTH |
couleur: | rouge et noir | Nom: | transformateur de courant 0.2s |
---|---|---|---|
Matériau: | Nouveau magnétique | Application: | appareillage de commutation |
Charge: | 2.5-20VA | Rapport: | 30-1000A/5A ou 1A |
Diamètre: | 50 mm | Taille: | φ45xφ120x65 |
Surligner: | transformateur de courant toroïdal,transformateur de courant de générateur |
la haute précision de la classe 0.2s a moulé le transformateur de courant de résine époxyde pour le mètre d'énergie
Théorie
Un transformateur de courant (CT) est un type de transformateur qui est utilisé pour mesurer le courant alternatif (AC). Il produit un courant dans son secondaire qui est proportionnel au courant dans son primaire.
Les transformateurs de courant, avec des transformateurs de tension ou de potentiel, sont des transformateurs d'instrument. Les transformateurs d'instrument mesurent les grandes valeurs de la tension ou du courant aux petites, normalisées valeurs il est facile manipuler que pour des instruments et des relais protecteurs. Les transformateurs d'instrument isolent des circuits de mesure ou de protection de la haute tension du système primaire. Un transformateur de courant fournit un courant secondaire qui est exactement proportionnel à l'entrée actuelle dans son primaire. Le transformateur de courant présente une charge négligeable au circuit primaire.
Applications
Les transformateurs de courant sont les unités de actuel-détection du système d'alimentation. Des transformateurs de courant sont utilisés à produire des stations, sous-stations électriques, et dans la distribution industrielle et commerciale de courant électrique.
Courant de mesure pour le compteur d'électricité
Courant de mesure pour le mètre d'énergie
Courant de mesure pour le dispositif de protection
Caractéristiques
Le nouveau matériel magnétique est pris pour être le noyau du transformateur de courant, qui a la perméabilité magnétique élevée, la basse magnétisation de saturation et la bonne stabilité. Par conséquent, l'exactitude de mesure est plus haute et le facteur de degré de sécurité d'instrument est inférieur. Puisque le silicium de haute qualité traité par technologie de pointe est pris pour être le noyau des enroulements de protection, qui ont assuré le facteur de limite d'exactitude est plus haut.
Le noyau semi-circulaire d'anneau et les enroulements secondaires sont vide versé par la résine de haute qualité d'époxyde dans l'enveloppe en plastique ignifuge, qui a la caractéristique de la représentation étanche à l'humidité et stable et de la suppression de l'entretien. Petite taille, poids léger, petite empreinte de pas, fixe dans le câble de mécanisme de réseau d'anneau. Le câble peut croiser le transformateur de courant par ses poteaux internes rapidement et uniformément.
Le transformateur de courant direct de résine de fonte peut être divisé plusieurs sortes selon le divers rapport actuel, l'exactitude et les charges évaluées. Les paramètres spécifiques sont montrés dans la correspondance aux tables de chaque paramètre de modèle.
PARAMÈTRES
Paramètres techniques | |
---|---|
Normes | IEC60044-1 ; Le CEI 61869-2 ; NORME ANSI C57.13 ; NTC 2205 ; GB1208-2006 |
Courant primaire évalué | 30-1000A |
Charge évaluée | ≤20VA |
Fréquence évaluée | 50Hz ou 60Hz |
Courant secondaire évalué | 5A ou 1A |
Courant thermique à court terme évalué | 40kA, 1S |
Courant thermique continu évalué | 120%I1n |
Tension de puissance-fréquence d'enroulement secondaire | 3kV, 1min |
Facteur de degré de sécurité d'instrument | FS ≤10 |
Paramètres mécaniques | |
Dimensions (W×D×H) (millimètres) | φ45xφ120x65 |
Poids (kilogramme) | 2,1 |
Conditions de fonctionnement | |
Température de fonctionnement | -35°C à +55°C |
Temp moyen quotidien | <> |
Altitude | <3500 meters=""> |
Conditions de fonctionnement - continues | |
Condition | Aucune existence du gaz sévèrement noirci, érosif et radioactif dans le ciel. Autorisation d'opération à long terme sous le courant évalué. |
Type | LZCG530-10 | LZCG530-10 | LZCG530-10 | |||||||
---|---|---|---|---|---|---|---|---|---|---|
But | Transformateur de courant de mesure | Transformateur de courant de protection | Transformateur de courant de double enroulement | |||||||
Courant primaire évalué (ampère) | Classe d'exactitude et charge évaluée (VA) | Classe d'exactitude et charge évaluée (VA) | Classe composée d'exactitude et charge évaluée (VA) | |||||||
0.2S | 0,2 | 0,5 | 10P20 | 10P15 | 10P10 | 0.2S | 0,5 | 10P15 | 10P10 | |
30 | 2 | |||||||||
40 | 2,5 | |||||||||
50 | 3,75 | 2 | ||||||||
75 | 3,75 | 5 | 2 | 3,75 | ||||||
100 | 2,5 | 5 | 7,5 | 2,5 | 3,75 | |||||
150 | 5 | 7,5 | 10 | 2,5 | 3,75 | 6,25 | 2,5 | 3,75 | 2,5 | |
200 | 7,5 | 10 | 15 | 3,75 | 5 | 7,5 | 5 | 7,5 | 3,75 | |
300 | 10 | 15 | 20 | 5 | 7,5 | 10 | 7,5 | 10 | 2,5 | 5 |
400 | 15 | 20 | 25 | 6,25 | 7,5 | 15 | 10 | 12,5 | 3,75 | 5 |
500 | 20 | 25 | 25 | 6,25 | 7,5 | 15 | 15 | 15 | 3,75 | 5 |
600 | 20 | 30 | 30 | 7,5 | 10 | 20 | 15 | 20 | 3,75 | 7,5 |
Modèle | Courant évalué primaire | Charge évaluée | Ouverture (millimètres) | Description (millimètre) | Poids (kilogrammes) | Matériel | Imperméable |
---|---|---|---|---|---|---|---|
LZCK-55 | 100-1500A | ≤10VA | φ55 | 180×138×52 | 2 | PC | IP65 |
LMCK185-10 | 300-3000A | ≤25VA | φ185 | 350×283×55 | 4,5 | PC | IP65 |
LZCK310-10 | 300-600A | ≤10VA | φ50 | φ50 x φ110 X 32 | 1 | Résine | caisse de silicium (option) |
LZCK322-10 | 30-600A | ≤10VA | φ50 | φ50 x φ110 X 52 | 1,6 | Résine | caisse de silicium (option) |
LZCK350-10 | 20-600A | ≤25VA | φ50 | φ50 x φ110 X 105 | 3,1 | Résine | caisse de silicium (option) |
LZCG530-10 | 30-600A | ≤20VA | φ45 | φ45 x φ120 X 65 | 2,1 | Résine | caisse de silicium (option) |

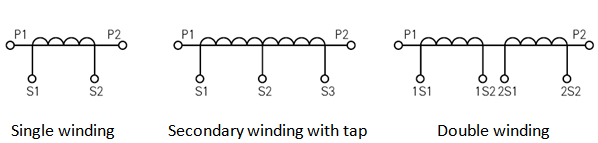

P1, P2 est le terminal primaire de polarité, S1, S2 est terminal secondaire de polarité.
P2, S2 est les terminaux homonymes (polarité soustractive).
